Роботизированный окрасочный комплекс для металлоконструкций

Краткое описание

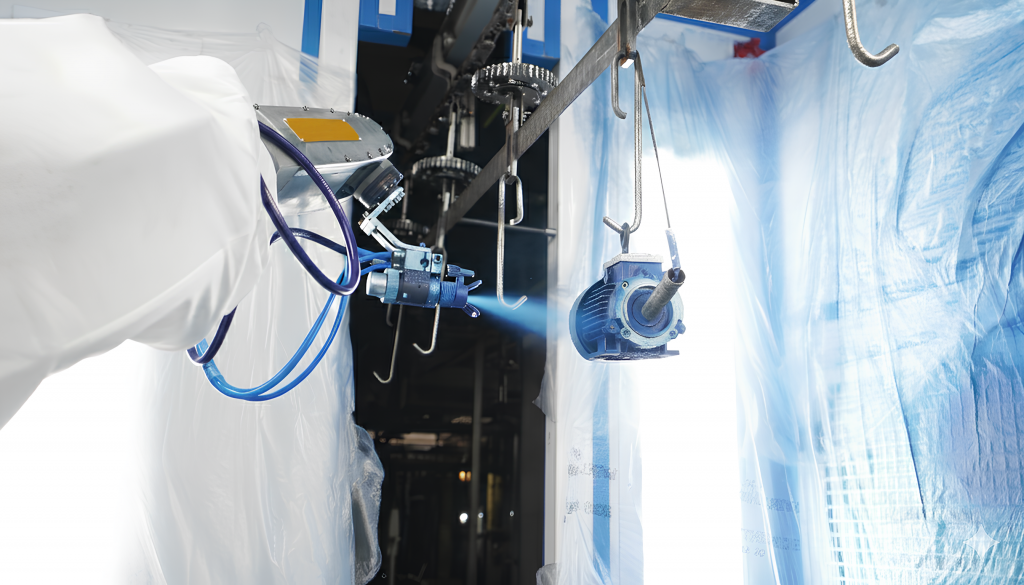

Комплекс предназначен для высокоточной и непрерывной покраски изделий на конвейерных линиях в автоматическом режиме. Оборудование обеспечивает стабильную толщину слоя, минимизирует влияние человеческого фактора и снижает расход ЛКМ до 40% по сравнению с ручным нанесением.

Состав поставки:

• Окрасочная роботизированная ячейка SPK во взрывозащищенном исполнении (Ex) — 2 компл.;

• Технологический комплекс для подготовки, подачи, смешивания и нанесения ЛКМ — 1 компл.;

• Централизованная система управления комплексом и процессами ЛКМ — 1 компл.;

• Система синхронизации движения робота и конвейера — 1 компл.

Комплектация и характеристики манипулятора EFFORT (Ex)

• Исполнение: взрывозащищенное (Ex), напольное размещение на металлическом подиуме;

• Количество управляемых осей: 6;

• Радиус досягаемости: до 2900 мм;

• Грузоподъемность на кисти: до 15 кг;

• Повторяемость / точность: ±0,2 мм;

• Масса робота: 640 кг;

• Оснащение: взрывозащищенный шкаф управления (Ex), переносной пульт оператора, монтажный комплект для ЛКМ, кабельные трассы и опорный подиум.

Энергетические и технологические требования (справочно)

• Электропитание: 380 В ± 10% (3 фазы) / 220 В ± 10% (1 фаза), 50 ± 1 Гц;

• Установленная мощность: до 25 кВт*;

• Параметры сжатого воздуха: давление 6 бар, расход до 3 м³/мин*.

  (Параметры уточняются на этапе рабочего проектирования).

Ключевые преимущества внедрения

1. Качество и однородность покрытия: равномерное распределение состава без подтеков и непрокрасов, в том числе в труднодоступных зонах.

2. Экономическая эффективность: экономия лакокрасочных материалов до 40% за счет контроля факела распыла и траектории.

3. Непрерывность цикла: круглосуточная работа с постоянным тактом и автоматическая адаптация к скорости конвейера.

4. Безопасность персонала: полный вывод операторов из зоны воздействия вредных летучих компонентов ЛКМ.
