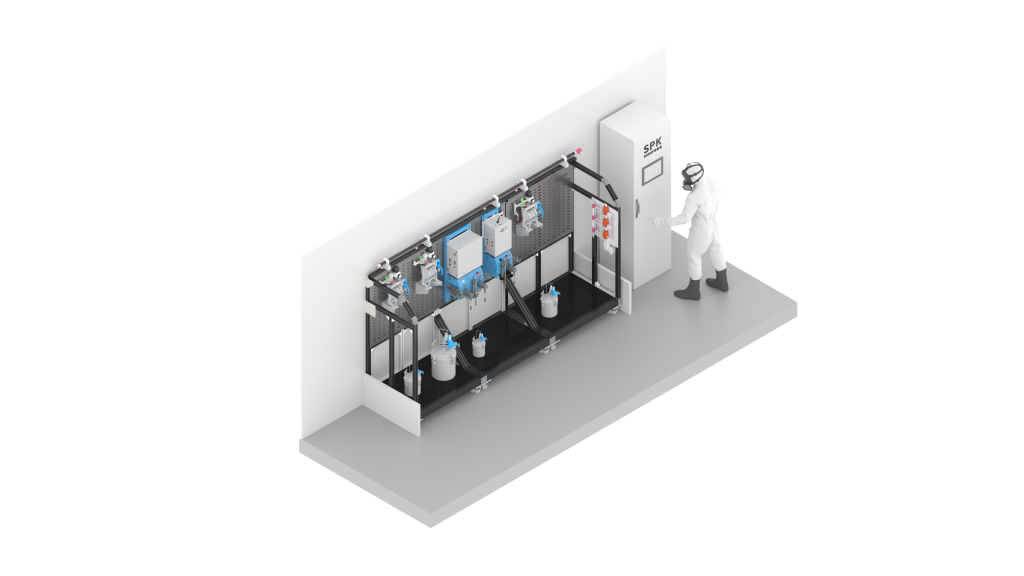

Комплекс оборудования подготовки, подачи, дозирования и нанесения ЛКМ

Назначение и условия эксплуатации

Комплекс предназначен для подготовки, дозирования, подачи и нанесения трехкомпонентных лакокрасочных материалов (ЛКМ) на органической основе (ксилол, ортоксилол, бутанол). Все смачиваемые элементы выполнены из химически стойких материалов (нержавеющая сталь, PTFE). Оборудование SPK поставляется в виде модулей крупноузловой сборки и рассчитано на размещение внутри цеха (климатическое исполнение УХЛ4) с интеграцией в существующую транспортную систему Заказчика.

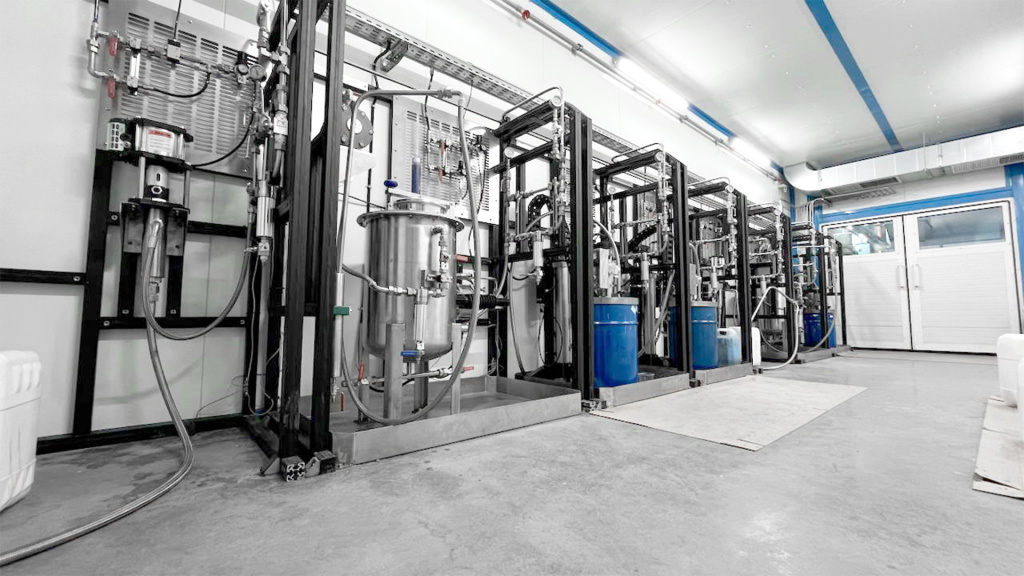

Состав технологического комплекса

• Модуль дозирования и нанесения: многокомпонентный дозатор Graco ProMix 3KS, ручной краскораспылитель, быстроразъемное химически стойкое соединение (БРС), регулятор давления ЛКМ механического типа, комплект гидравлической и пневматической обвязки.

• Линия подачи компонента «А» (полуфабрикат): красконагнетательный бак 20 л со вкладышем из нержавеющей стали, мембранный насос Graco низкого давления, блок фильтрации.

• Линия подачи компонента «Б» (отвердитель): красконагнетательный бак 5 л со вкладышем из нержавеющей стали, мембранный насос Graco (нержавеющая сталь), блок фильтрации, силикагелевый фильтр-осушитель для защиты от влаги воздуха.

• Линия подачи разбавителя: мембранный насос Graco низкого давления, блок фильтрации, соединительная арматура.

• Контур промывки системы: мембранный насос Graco, блок фильтрации из нержавеющей стали, запорно-регулирующая арматура.

• Опциональная АСУ ТП краскоподготовки: шкаф управления на базе ПЛК Delta, 4 комплекта датчиков уровня ЛКМ, монтажный комплект и пневмоаппаратура.

Параметры энергопотребления

• Электропитание: 220 В, 50 Гц.

• Потребляемая мощность: основное оборудование — 0,5 кВт; дополнительное — 34,5 кВт.

• Сжатый воздух (давление 6,0 бар): основное оборудование — до 3,8 м³/мин; дополнительное — до 1,0 м³/мин.
